Mengeksplorasi Jantung Suara: Jenis Transistor Paling Populer dalam Desain Rangkaian Audio

Mengeksplorasi Jantung Suara: Jenis Transistor Paling Populer dalam Desain Rangkaian Audio

Selamat datang, para penggemar audio, insinyur, dan siapa pun yang memiliki rasa ingin tahu tentang bagaimana sihir suara tercipta di balik perangkat elektronik kita. Dalam perjalanan saya menelusuri dunia desain dan perbaikan audio selama bertahun-tahun, saya seringkali menemukan satu komponen kecil yang menjadi tulang punggung hampir setiap rangkaian audio modern: transistor. Komponen semikonduktor yang revolusioner ini, sejak pertama kali ditemukan, telah mengubah cara kita mendengarkan musik, dari radio tabung kuno hingga sistem audio hi-fi digital paling canggih saat ini. Namun, tidak semua transistor diciptakan sama, terutama ketika berbicara tentang aplikasi audio yang menuntut.

Ada berbagai jenis transistor di pasaran, masing-masing dengan karakteristik unik yang membuatnya cocok atau kurang cocok untuk tugas tertentu dalam rangkaian audio. Pemilihan transistor yang tepat bukan hanya sekadar masalah spesifikasi teknis; itu adalah seni dan ilmu yang memengaruhi "karakter" suara yang dihasilkan. Artikel ini akan membawa Anda menyelami dunia transistor yang sering digunakan dalam rangkaian audio, dari yang paling umum hingga yang lebih spesifik, dengan gaya bahasa santai namun informatif, seperti jurnal pengalaman profesional yang saya kumpulkan selama ini. Mari kita bongkar bersama rahasia di balik jantung suara ini.

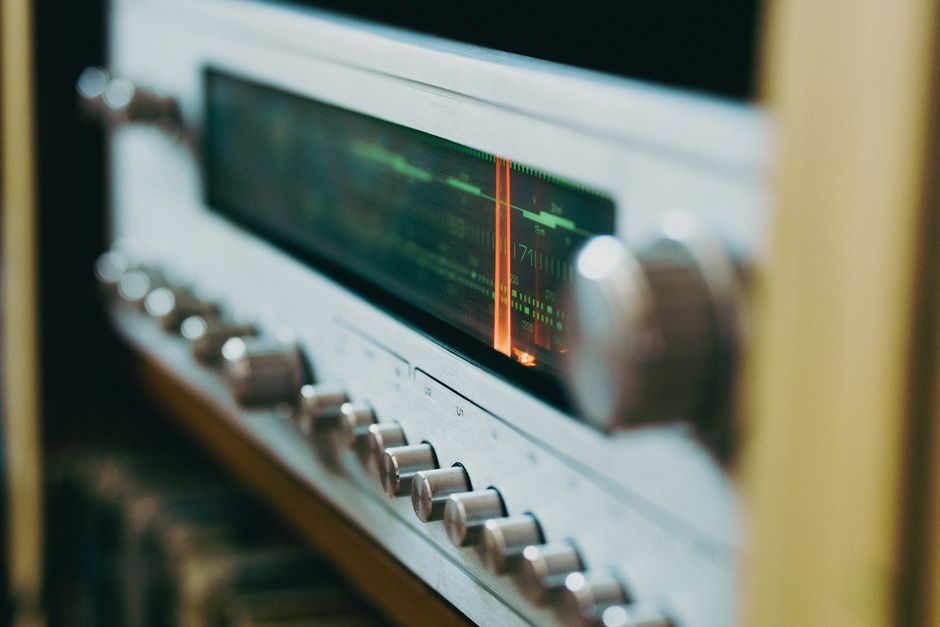

Mengapa Transistor Begitu Penting dalam Audio?

Sebelum kita menyelami jenis-jenisnya, mari kita pahami mengapa transistor memiliki peran sentral. Dalam esensinya, transistor adalah sakelar dan penguat elektronik. Dalam aplikasi audio, fungsi penguatannya-lah yang paling krusial. Sinyal audio yang berasal dari sumber, seperti mikrofon, piringan hitam, atau pemutar digital, sangatlah lemah. Untuk bisa menggerakkan speaker dan menghasilkan suara yang bisa kita dengar, sinyal ini perlu diperkuat ribuan, bahkan jutaan kali. Di sinilah transistor masuk.

Bayangkan sebuah sistem audio sebagai sebuah orkestra. Transistor adalah konduktor dan musisi intinya. Mereka mengambil melodi yang sangat pelan (sinyal input), memperkuatnya tanpa mengubah harmoni atau ritmenya (meminimalkan distorsi), dan menyerahkannya ke bagian akhir orkestra (output stage) yang kemudian membunyikan simfoni (menggerakkan speaker). Tantangannya adalah melakukan ini dengan kejelasan, fidelitas, dan kekuatan yang maksimal.

Kriteria Transistor "Ideal" untuk Aplikasi Audio

Dalam dunia desain audio, pencarian transistor "ideal" adalah seperti mengejar fatamorgana; tidak ada satu pun transistor yang sempurna untuk semua aplikasi. Namun, ada beberapa kriteria utama yang biasanya kita cari saat memilih transistor untuk rangkaian audio:

a. Linearitas Tinggi: Ini adalah yang paling penting. Transistor harus mampu menguatkan sinyal tanpa menambahkan distorsi harmonik atau intermodulasi yang tidak diinginkan. Sinyal output harus menjadi replika sempurna dari sinyal input, hanya saja diperbesar.
b. Noise Rendah: Sinyal audio seringkali sangat lemah, dan transistor yang menghasilkan noise elektronik sendiri dapat dengan mudah menenggelamkan detail halus dalam musik. Noise rendah sangat penting, terutama di tahap input (pre-amp).
c. Bandwidth Lebar: Transistor harus mampu menguatkan seluruh spektrum frekuensi audio yang dapat didengar manusia (sekitar 20 Hz hingga 20 kHz) tanpa penurunan respons di ujung-ujungnya.
d. Daya Tahan Termal yang Baik: Terutama untuk transistor di tahap daya (power amplifier), kemampuan untuk menghilangkan panas dengan efisien sangat penting untuk mencegah kerusakan dan menjaga kinerja yang stabil.
e. Impedansi Input/Output yang Sesuai: Tergantung pada tahap rangkaian, kita mungkin memerlukan impedansi input yang sangat tinggi (untuk menghindari pemuatan sinyal) atau impedansi output yang rendah (untuk menggerakkan beban dengan baik).

Bipolar Junction Transistors (BJTs): Si Kuda Beban yang Andal

Mari kita mulai dengan salah satu jenis transistor yang paling tua dan paling umum: Bipolar Junction Transistors (BJTs). Sejak kemunculannya pada pertengahan abad ke-20, BJT telah menjadi tulang punggung hampir setiap sirkuit elektronik, termasuk audio. Saya pribadi memiliki kenangan yang tak terhitung jumlahnya berurusan dengan BJT, mulai dari membangun amplifier sederhana di masa kuliah hingga merancang sistem PA yang kompleks.

Bagaimana Cara Kerjanya?
BJT adalah perangkat yang dikendalikan arus. Arus kecil yang mengalir ke terminal base dapat mengontrol arus yang jauh lebih besar yang mengalir antara terminal collector dan emitter. Ada dua jenis utama: NPN dan PNP, yang bekerja dengan polaritas arus dan tegangan yang berlawanan. Ini memungkinkan desain rangkaian push-pull yang efisien untuk tahap daya.

Aplikasi dalam Rangkaian Audio:

a. Tahap Input (Low Noise Preamplifier): Beberapa BJT dirancang khusus untuk memiliki tingkat noise yang sangat rendah. Contoh klasik adalah BC549C/BC559C atau 2SA970/2SC2240. Mereka sering digunakan di tahap input pre-amplifier untuk menguatkan sinyal audio yang sangat lemah dari sumber seperti kartrid phono.
b. Voltage Amplifier Stage (VAS): Di tengah-tengah amplifier, BJT digunakan untuk memberikan penguatan tegangan utama sebelum sinyal diteruskan ke tahap daya.
c. Tahap Output Power Amplifier: Ini adalah aplikasi BJT yang paling dikenal dalam audio. BJT berdaya tinggi (seperti seri 2N3055/MJ2955, TIP142/TIP147, atau MJL21193/MJL21194) digunakan dalam konfigurasi Kelas A, AB, atau B untuk menggerakkan speaker. Mereka mampu menangani arus dan daya yang besar, menghasilkan suara yang kuat dan dinamis. Konfigurasi Darlington Pair sering digunakan di sini untuk mendapatkan penguatan arus yang sangat tinggi.
d. Sumber Arus Konstan dan Cermin Arus: BJT juga sangat baik dalam membuat sumber arus yang stabil, yang penting untuk biasing yang tepat dan meningkatkan linearitas di berbagai bagian rangkaian.

Keunggulan BJT dalam Audio:

a. Linearitas Baik: Dengan biasing yang tepat dan umpan balik negatif, BJT dapat mencapai linearitas yang sangat baik dan distorsi yang rendah.
b. Impedansi Output Rendah: Ini memungkinkan mereka untuk menggerakkan beban dengan baik, sebuah keuntungan besar di tahap output.
c. Biaya Efektif dan Ketersediaan Luas: BJT umumnya lebih murah dan lebih mudah ditemukan dibandingkan jenis transistor lain dengan spesifikasi yang setara.
d. Transkonduktansi Tinggi: BJT cenderung memiliki gain (penguatan) yang tinggi, yang berguna dalam mengurangi jumlah tahap penguatan yang diperlukan.

Kekurangan BJT dalam Audio:

a. Membutuhkan Arus Input: Karena BJT dikendalikan oleh arus, mereka menarik sedikit arus dari sumber sinyal, yang dapat membebani sumber sinyal impedansi tinggi.
b. Potensi Thermal Runaway: Jika tidak dirancang dengan hati-hati, BJT dapat mengalami "pelarian termal," di mana peningkatan suhu menyebabkan peningkatan arus, yang kemudian menyebabkan peningkatan suhu lebih lanjut, berpotensi merusak perangkat. Desain harus mencakup kompensasi termal.
c. Variasi Beta (hFE): Gain arus (beta) BJT dapat bervariasi cukup signifikan antara unit, bahkan dari batch yang sama. Untuk rangkaian yang kritis, seringkali diperlukan pencocokan pasangan BJT.

Field-Effect Transistors (FETs): Sentuhan "Tabung" dalam Dunia Solid-State

Bergerak dari BJT, kita bertemu dengan keluarga Field-Effect Transistors (FETs). FET adalah perangkat yang dikendalikan tegangan, bukan arus. Ini memberikan mereka karakteristik yang sangat berbeda, seringkali dihubung-hubungkan dengan "suara seperti tabung" oleh para audiophile. Dari pengalaman saya, ada sebagian kebenaran dalam klaim ini, meskipun banyak juga yang merupakan mitos.

a. Junction Field-Effect Transistors (JFETs)

JFET adalah anggota paling awal dari keluarga FET dan sering dianggap sebagai yang paling "analog" atau "tabung-seperti" dalam perilakunya. Mereka memiliki tiga terminal: drain, source, dan gate.

Bagaimana Cara Kerjanya?
Arus yang mengalir antara drain dan source dikendalikan oleh tegangan yang diterapkan pada gate. Gerbang (gate) yang terisolasi secara elektrik dari saluran utama, yang berarti JFET membutuhkan arus input yang sangat kecil.

Aplikasi dalam Rangkaian Audio:

a. Tahap Input Preamplifier (High Impedance, Low Noise): Ini adalah peran utama JFET. Impedansi inputnya yang sangat tinggi (mirip dengan tabung vakum) berarti mereka tidak membebani sumber sinyal impedansi tinggi seperti pickup gitar atau kartrid phono. JFET seperti 2SK170/2SJ74 atau J201 sangat populer untuk aplikasi ini karena noise yang sangat rendah dan linearitas yang baik.
b. Current Source (Sumber Arus Konstan): Karena karakteristik saturasi JFET, mereka sering digunakan untuk membuat sumber arus konstan yang sangat stabil, yang krusial untuk biasing yang presisi di banyak rangkaian audio.
c. Buffer Stages: Kemampuan JFET untuk menyediakan impedansi input tinggi dan impedansi output yang cukup rendah membuatnya ideal sebagai buffer antar tahap rangkaian.

Keunggulan JFET dalam Audio:

a. Impedansi Input Sangat Tinggi: Ini adalah keuntungan terbesar, mencegah pemuatan sinyal.
b. Noise Rendah: Beberapa JFET terbaik menawarkan kinerja noise yang setara atau bahkan lebih baik dari BJT low-noise.
c. Linearitas Baik: Ketika beroperasi dalam wilayah saturasi yang tepat, JFET dapat sangat linear.
d. Karakteristik "Tube-like" (mitos vs. fakta): Kurva transfer JFET, yang sering disebut menghasilkan distorsi harmonik genap yang "menyenangkan" (mirip tabung), adalah alasan mengapa banyak audiophile menyukainya. Ini memang ada, meskipun desain sirkuit secara keseluruhan lebih memengaruhi "suara" daripada hanya jenis transistornya.

Kekurangan JFET dalam Audio:

a. Penyebaran Parameter yang Luas: JFET memiliki penyebaran parameter (terutama Vp atau tegangan pinch-off) yang sangat luas, membuat pencocokan pasangan menjadi tantangan besar dalam desain.
b. Transkonduktansi Lebih Rendah: Umumnya memiliki transkonduktansi (gain) yang lebih rendah dibandingkan BJT.
c. Penanganan Daya Lebih Rendah: Sebagian besar JFET tidak cocok untuk aplikasi daya tinggi.

b. Metal-Oxide-Semiconductor Field-Effect Transistors (MOSFETs)

MOSFET adalah jenis FET yang paling umum di dunia modern, ditemukan dalam segala hal mulai dari mikroprosesor hingga power supply. Dalam audio, mereka menemukan tempat khusus di tahap output amplifier daya.

Bagaimana Cara Kerjanya?
Seperti JFET, MOSFET juga dikendalikan tegangan, tetapi gerbangnya benar-benar terisolasi dari saluran oleh lapisan oksida. Ini menghasilkan impedansi input yang sangat, sangat tinggi. Ada dua mode operasi: enhancement mode (paling umum) dan depletion mode. Mereka juga datang dalam tipe N-channel dan P-channel.

Aplikasi dalam Rangkaian Audio:

a. Tahap Output Power Amplifier: Ini adalah aplikasi MOSFET yang paling menonjol dalam audio. MOSFET daya (seperti seri IRF610/IRF9610 atau yang lebih legendaris Hitachi Lateral MOSFET 2SK1058/2SJ162) sering digunakan dalam amplifier daya Kelas A, AB, dan bahkan Kelas D. Mereka dikenal karena respons cepat dan ketahanan terhadap pelarian termal.
b. Headphone Amplifiers: MOSFET kecil juga ditemukan di headphone amplifier karena linearitasnya yang baik dan kemampuan untuk menggerakkan beban impedansi rendah.
c. Switching Power Supplies (untuk Class D Amplifiers): MOSFET berkecepatan tinggi adalah jantung dari power supply switching yang efisien, yang pada gilirannya memberi daya pada amplifier Kelas D modern.

Keunggulan MOSFET dalam Audio:

a. Impedansi Input Sangat Tinggi: Sama seperti JFET, tetapi dengan gate yang benar-benar terisolasi.
b. Tidak Ada Thermal Runaway: MOSFET memiliki koefisien suhu positif untuk resistansi on (R_DS(on)), yang berarti resistansi mereka meningkat dengan suhu. Ini secara inheren mencegah thermal runaway, menjadikannya lebih stabil di tahap daya.
c. Respons Cepat: MOSFET dapat menyala dan mati dengan sangat cepat, menjadikannya ideal untuk amplifier Kelas D dan aplikasi switching lainnya.
d. Linearitas yang Baik: Dengan desain dan biasing yang tepat, MOSFET dapat menghasilkan linearitas yang sangat baik.
e. Ketahanan (Ruggedness): MOSFET daya cenderung sangat kuat dan tahan terhadap kondisi ekstrem jika didesain dengan benar.

Kekurangan MOSFET dalam Audio:

a. Kapasitansi Gerbang Tinggi: Gerbang MOSFET memiliki kapasitansi yang signifikan, yang dapat menyulitkan pengemudinya (driver) pada frekuensi tinggi atau saat switching cepat.
b. Perilaku "Kink": Beberapa MOSFET dapat menunjukkan "kink" (lekukan) dalam kurva transfernya pada arus rendah, yang dapat memengaruhi linearitas. MOSFET lateral (seperti Hitachi) dirancang khusus untuk mengurangi masalah ini dalam audio.
c. Biasing yang Hati-hati: MOSFET membutuhkan biasing yang tepat untuk mengoptimalkan linearitas dan mencegah distorsi.
d. Harga: MOSFET daya berkualitas tinggi, terutama yang dirancang untuk audio, bisa lebih mahal.

Insulated Gate Bipolar Transistors (IGBTs): Hybrid untuk Daya Tinggi

Meskipun tidak sepopuler BJT atau MOSFET di rangkaian audio linear tradisional, saya tidak akan melewatkan Insulated Gate Bipolar Transistors (IGBTs). Mereka adalah "anak baru" di kancah semikonduktor daya, menggabungkan fitur terbaik dari MOSFET (input impedansi tinggi yang dikendalikan tegangan) dengan BJT (kemampuan penanganan arus yang tinggi dan tegangan saturasi rendah).

Bagaimana Cara Kerjanya?
IGBT memiliki gerbang yang terisolasi seperti MOSFET, tetapi struktur internalnya mirip dengan BJT di bagian output. Ini memberikan kontrol gerbang yang mudah dengan kemampuan untuk mengalirkan arus yang sangat besar.

Aplikasi dalam Rangkaian Audio:
IGBT jarang digunakan dalam amplifier linear murni karena karakteristiknya yang lebih kompleks dan cenderung kurang linear di wilayah liniernya dibandingkan BJT atau MOSFET yang dioptimalkan untuk audio. Namun, mereka sangat berharga dalam:

a. Amplifier Kelas D Daya Tinggi: Di mana switching cepat dan penanganan daya besar adalah kuncinya, IGBT dapat menjadi pilihan yang menarik, terutama untuk aplikasi audio profesional atau sistem PA yang sangat besar.
b. Power Supply Switching untuk Audio: Seperti MOSFET, IGBT juga digunakan dalam power supply mode switching untuk menyediakan daya yang efisien ke amplifier audio.

Keunggulan IGBT dalam Audio (dan Daya):

a. Penanganan Arus dan Daya Sangat Tinggi: Lebih baik dari MOSFET atau BJT tunggal.
b. Kerugian Konduksi Rendah: Efisien dalam mengalirkan arus besar.
c. Input Impedansi Tinggi: Kemudahan pengemudian dari MOSFET.

Kekurangan IGBT dalam Audio (Linear):

a. Karakteristik Switching yang Lebih Lambat: Meskipun cepat, mereka umumnya lebih lambat dari MOSFET murni.
b. Kurang Linear di Wilayah Aktif: Desain untuk aplikasi linear murni akan lebih menantang.
c. Biaya dan Kompleksitas: Seringkali lebih mahal dan membutuhkan sirkuit driver yang lebih kompleks.

Memilih Transistor yang Tepat: Seni dan Ilmu

Dari semua jenis yang telah kita bahas, mungkin pertanyaan terbesarnya adalah: "Mana yang terbaik untuk proyek audio saya?" Jawabannya, seperti banyak hal di dunia audio, adalah "tergantung."

a. Untuk Tahap Input Sensitif: Jika Anda membangun pre-amp phono atau pre-amp mikrofon di mana noise rendah dan impedansi input tinggi sangat penting, JFET atau BJT low-noise yang cocok adalah pilihan yang sangat baik. Saya sering menggunakan 2SK170 atau 2SA970/2SC2240 untuk ini.
b. Untuk Penguatan Tegangan (VAS): BJT adalah pilihan yang sangat umum dan efektif, menawarkan linearitas dan gain yang baik.
c. Untuk Tahap Output Power Amplifier: Di sinilah perdebatan dan preferensi pribadi sering muncul. 1. BJT Daya Tinggi: Adalah pilihan yang terbukti dan andal, menawarkan suara yang kuat dan transien yang cepat. Mereka membutuhkan perhatian pada kompensasi termal. 2. MOSFET Daya: Terutama MOSFET lateral, sering dipilih karena "suara" mereka yang berbeda, kemampuan untuk mengatasi pelarian termal, dan daya tahan. Banyak yang mengklaim mereka memiliki karakter yang lebih "halus" atau "musikalis". 3. IGBT: Ideal untuk amplifier Kelas D daya sangat tinggi, di mana efisiensi dan kekuatan adalah prioritas utama.

Saya ingat pernah menghabiskan berminggu-minggu bereksperimen dengan berbagai BJT dan MOSFET di tahap output amplifier yang sama, hanya untuk menemukan perbedaan halus dalam "rasa" suara. Ini bukan hanya tentang pengukuran THD (Total Harmonic Distortion); ini juga tentang bagaimana telinga manusia menginterpretasikan jenis distorsi yang berbeda.

Mitos "Suara Transistor"

Ada anggapan umum bahwa "transistor memiliki suara dingin" atau "tabung memiliki suara hangat." Sementara ada kebenaran yang sangat kecil di balik ini (distorsi harmonik genap vs. ganjil), pengalaman saya menunjukkan bahwa desain sirkuit secara keseluruhan, bukan hanya jenis transistornya, yang paling memengaruhi "suara" akhir.

Amplifier yang dirancang dengan buruk, baik menggunakan tabung maupun transistor, akan terdengar buruk. Sebaliknya, amplifier transistor yang dirancang dengan cermat dan tepat dapat terdengar sangat transparan, musikal, dan "hangat" seperti halnya amplifier tabung yang dirancang dengan baik. Demikian pula, amplifier tabung yang dirancang buruk bisa terdengar hambar atau terlalu berwarna.

Yang penting adalah bagaimana transistor diintegrasikan ke dalam arsitektur rangkaian, bagaimana biasing dilakukan, bagaimana umpan balik diterapkan, dan bagaimana power supply distabilkan. Komponen pasif di sekitarnya juga memainkan peran penting. Ini adalah orkestra, bukan solo.

Kesimpulan

Transistor, dalam berbagai bentuknya—BJT, JFET, MOSFET, dan bahkan IGBT—tetap menjadi jantung berdebar dari sebagian besar rangkaian audio modern. Mereka adalah pahlawan tanpa tanda jasa yang mengambil sinyal-sinyal paling lemah dan mengubahnya menjadi simfoni yang kuat dan menggerakkan jiwa.

Memahami perbedaan antara jenis-jenis ini dan aplikasi spesifik mereka adalah kunci untuk merancang atau memperbaiki sistem audio yang menghasilkan suara yang jernih, dinamis, dan memuaskan. Dari BJT yang andal dan serbaguna, JFET dengan impedansi inputnya yang tinggi dan karakter "tabung" yang halus, hingga MOSFET daya yang kuat dan stabil, masing-masing memiliki tempat dan perannya sendiri dalam orkestra audio.

Sebagai seorang profesional yang telah lama berkecimpung di dunia ini, saya dapat mengatakan bahwa eksplorasi dan eksperimen adalah bagian tak terpisahkan dari perjalanan ini. Jangan takut untuk mencoba, mempelajari datasheet, dan mendengarkan dengan saksama. Karena pada akhirnya, tujuan kita adalah satu: menciptakan pengalaman mendengarkan yang terbaik, dan di sanalah, di balik setiap nada, transistor bekerja dengan tenang, melakukan sihirnya.
